Innovatives Beratungsunternehmen löst komplexe Designaufgabe

16/10 2024

Etac war auf der Suche nach einem Lieferanten und Partner, der helfen konnte, ein kompliziertes Bauteildesign in ein Produktionsteil zu verwandeln. Es handelte sich um einen Handgriff für ihre neue Transferplattform Molift Transfer Pro, die Pflegekräften in der Medizinbranche beim Transfer von Patienten hilft.

Das Design des Gegenstands stellte eine große Herausforderung dar

Sie hatten ein Griffdesign entwickelt, das in Bezug auf Ergonomie und Komfort alle Anforderungen erfüllte. Da das fertige Produkt in der Pharmaindustrie verwendet werden sollte, musste es leicht zu reinigen sein. Daher war es sehr wichtig, dass der Griff aus einem Stück gespritzt wurde, um Fugen zu vermeiden, in denen sich Bakterien ansiedeln können.

Das Problem bestand darin, dass sich das Design nur schwer in einem Stück formen ließ und Etac an mehreren Stellen des Projekts an die Grenzen des Machbaren stieß. Sie brauchten einen kompetenten Partner, der bereit war, sich der Herausforderung zu stellen und sich anzunehmen. Aus diesem Grund wandte sich Etac an Idé-Pro:

''Der Griff war eine große Herausforderung, denn nicht viele Lieferanten verstanden, dass wir ihn in einem Stück gespritzt haben wollten. Idé-Pro hat sich voll und ganz darauf eingelassen, und es ist uns gelungen, ein Produkt mit wenigen und guten Kompromissen durchzusetzen.''

sagt Peter Jensen, Leiter R&D Patient Handling, Etac.

Innovatives Beratungsunternehmen löst komplexe Designaufgabe
Innovatives Beratungsunternehmen löst komplexe Designaufgabe

Sparring in der Entwicklungsphase war der richtige Weg

Um dem Wunsch von Etac nachzukommen, den Griff in einem Teil spritzgießen zu können, führten unsere Fachleute eine DFM-Analyse durch und erarbeiteten konkrete Lösungen zur Optimierung der Teilekonstruktion im Hinblick auf die Herstellbarkeit.

Dazu gehörten Optimierungen in Bezug auf Entformungsschrägen, Geometrien und Materialstärken. Laut Peter Jensen war gerade das Sparring in der Entwicklungsphase ein entscheidender Faktor bei diesem Projekt:

''Wenn wir mit Idé-Pro zusammenarbeiten, ist es vor allem das Sparring in der Entwicklungsphase, das für uns den Unterschied ausmacht. Das gilt auch für dieses Projekt.''

Die Komplexität lag in dem Werkzeug. Aufgrund der Form und der relativ großen Wandstärke des Teils war es eine Herausforderung, ein Werkzeug zu entwickeln, aus dem das Teil herauskommen konnte. Es brauchte ein Werkzeug mit:

  1. Viele Hinterschneidungen
  2. Viele seitliche Kernziehvorrichtungen
  3. Viele schräge Auswerfmechanismen in verschiedenen Richtungen

Das Ergebnis war ein innovatives Hilfsmittel mit vielen beweglichen Teilen, bei dem der Griff erfolgreich in einem Stück gespritzt werden konnte und die Designvision von Etac verwirklicht wurde.

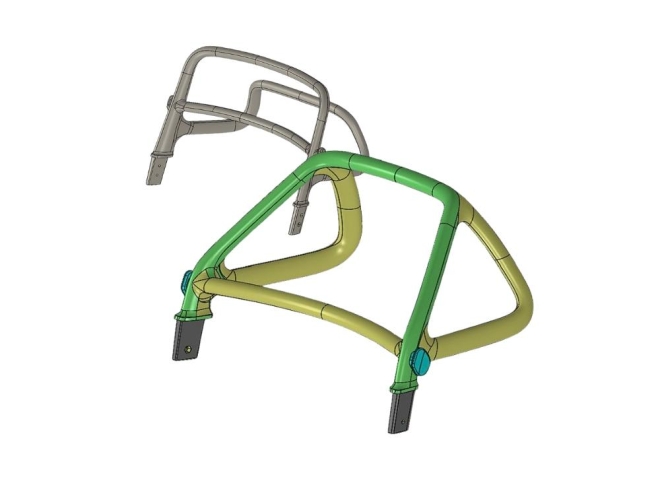

Hinten: Erster Entwurf des Designs. Vorderseite: Der Entwurf mit den Korrekturen von Idé-Pro.

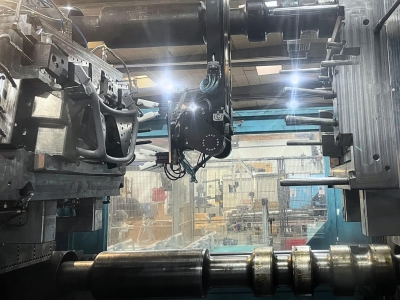

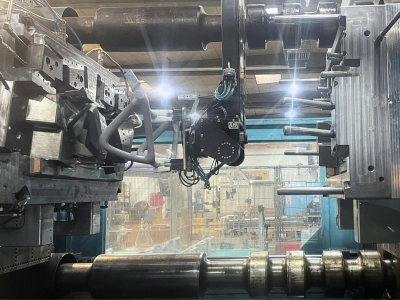

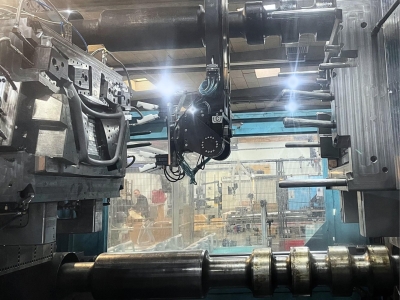

Unten ist der Griff während des Spritzgießens zu sehen

Innovatives Beratungsunternehmen löst komplexe Designaufgabe
Innovatives Beratungsunternehmen löst komplexe Designaufgabe
Innovatives Beratungsunternehmen löst komplexe Designaufgabe

Ein professioneller Partner mit einem hohen Wissensstand

Peter beschreibt die Zusammenarbeit mit Idé-Pro als inspirierend und lehrreich und fügt hinzu:

"Wir von F&E sind sehr zufrieden mit der Zusammenarbeit und schätzen die Offenheit und die unkomplizierte Kommunikation sehr. Die gute Stimmung und die enorme Energie machen alles noch ein bisschen spaßiger“.

Über Idé-Pro als Partner sagt Peter weiter:

"Ich würde Idé-Pro all jenen empfehlen, die einen professionellen Partner mit einem hohen Wissensstand für die Entwicklung von Teilen benötigen, die ein wenig aus dem Rahmen fallen, und für Projekte, bei denen es auf Schnelligkeit ankommt“.
